Hochfrequenzschweißen bei Fahrradtaschen – Funktion und Vorteile

Hochfrequenzschweißen (HFW) verbindet kompatible thermoplastische Materialien in den geschweißten Bereichen ohne klassische Nähte. Wir erklären den Prozess, die Faktoren der Schweißnahtqualität und welche Extrawheel Fahrradtaschen eine HFW-Konstruktion verwenden.

Erstmals veröffentlicht: 20. Februar 2024
Zuletzt aktualisiert: 17. August 2026

HFW-Schweißen gehört zu den Technologien, die bei der Herstellung von Ausrüstung zum Schutz des Gepäcks vor Regen, Schlamm und Feuchtigkeit eingesetzt werden. Damit lassen sich Schichten eines sorgfältig ausgewählten Materials verbinden, ohne in den wesentlichen geschweißten Bereichen der Konstruktion klassische Nadellöcher zu erzeugen. Die Schweißnaht allein entscheidet jedoch nicht über die Eigenschaften des vollständigen Produkts. Der Schutz hängt außerdem von der Materialbeschichtung, dem Produktdesign, dem Rollverschluss, der Montage der übrigen Komponenten und der richtigen Verwendung ab.

Extrawheel nutzt Hochfrequenzschweißen bei ausgewählten Fahrradtaschen, Taschen und wasserdichten Packsäcken, die in Polen hergestellt werden. Dieser Artikel erklärt den Prozess aus technischer Sicht, beschreibt Vorteile und Grenzen und zeigt, welche Fahrradtaschenmodelle über eine HFW-Konstruktion verfügen.

Die kurze Antwort: HFW steht für High Frequency Welding und bezeichnet ein Verfahren, bei dem kompatible thermoplastische Materialien mithilfe eines schnell wechselnden elektromagnetischen Feldes und Druck verbunden werden. Die Energie erwärmt die Schichten im Bereich der späteren Verbindung, während eine passend geformte Elektrode sie zusammenpresst. Nach dem Ende des Energiezyklus und dem Abkühlen entsteht eine dauerhafte Schweißnaht.

Was bedeuten HFW, HF und RF?

In technischen Beschreibungen begegnen mehrere Bezeichnungen für denselben Prozesstyp:

• HFW – High Frequency Welding, also Hochfrequenzschweißen,
• HF-Schweißen – die verkürzte deutsche Bezeichnung,
• RF-Schweißen – Radio Frequency Welding, also Radiofrequenzschweißen,
• dielektrisches Schweißen – eine weitere technische Bezeichnung des Verfahrens.

Diese Begriffe betonen unterschiedliche Aspekte derselben Methode. Sie darf nicht mit Ultraschallschweißen verwechselt werden. Beim HFW wird das Material durch ein elektromagnetisches Feld angeregt, während beim Ultraschallschweißen die Energie in Form mechanischer Schwingungen zugeführt wird.

Wie funktioniert Hochfrequenzschweißen?

Nach der Beschreibung des RF-Schweißprozesses durch The Welding Institute wirkt ein schnell wechselndes elektrisches Feld auf polare Moleküle, die in ausgewählten Thermoplasten vorhanden sind. Die Bewegung und Neuausrichtung dieser Moleküle erzeugen Wärme im Inneren des Materials. Die Energie wird also nicht ausschließlich von der äußeren Oberfläche eines erhitzten Werkzeugs zugeführt.

Ein Produktionszyklus besteht in der Praxis aus mehreren wiederholbaren Schritten. Die genauen Parameter hängen von Materialart und -dicke, Schweißfläche, Bauteilkonstruktion und eingesetztem Werkzeug ab.

1. Vorbereitung der Teile. Die zugeschnittenen Komponenten müssen die richtige Form, saubere Oberflächen und korrekt positionierte Überlappungsbereiche haben.
2. Positionierung des Materials. Die Schichten werden so in das Werkzeug eingelegt, dass die Schweißnaht exakt an der im Entwurf vorgesehenen Stelle verläuft.
3. Aufbringen des Elektrodendrucks. Das Werkzeug stabilisiert die Teile und definiert die Form der späteren Verbindung.
4. Zufuhr der Hochfrequenzenergie. Das elektromagnetische Feld erwärmt die kompatiblen thermoplastischen Schichten im Schweißbereich.
5. Verbinden unter Druck. Die erweichten Schichten verbinden sich zu einer durchgehenden Fügezone.
6. Abkühlen unter Druck. Wird der Druck nach dem Abschalten der Energie kurz aufrechterhalten, lassen sich Form und Struktur der Schweißnaht stabilisieren.
7. Prüfung der Verbindung. Kontrolliert werden unter anderem Kontinuität, Lage und Erscheinungsbild der Naht sowie die Übereinstimmung des fertigen Bauteils mit der Konstruktion.

Es gibt keinen einzigen Parametersatz, der für alle Produkte geeignet ist. Die Qualität wird unter anderem von Leistung, Einwirkzeit der Energie, Druck, Temperaturverlauf, Materialart und -dicke, Elektrodengeometrie und Kühlmethode beeinflusst. Für ein neues Modell müssen deshalb Konstruktion, Material, Werkzeug und Prozesseinstellungen aufeinander abgestimmt werden.

Warum wird HFW bei Fahrradtaschen eingesetzt?

Beim klassischen Nähen werden Materialschichten mechanisch mit einem Faden verbunden. Das Verfahren ist vielseitig, ermöglicht komplexe Formen und eignet sich für zahlreiche textile Konstruktionen. Die Nadel erzeugt jedoch Löcher im Material. Deshalb müssen die Nähte eines für Regenfahrten vorgesehenen Produkts entsprechend konstruiert und geschützt werden.

Innerhalb eines HFW-geschweißten Bereichs entstehen keine klassischen Nadellöcher. Stattdessen werden die thermoplastischen Beschichtungsschichten zu einer durchgehenden Zone verbunden, deren Verlauf der Form der Elektrode entspricht. Geschweißte Fahrradtaschen, wasserdichte Packsäcke und andere Produkte aus beschichteten Materialien können deshalb mögliche Wege für eindringendes Wasser in den verbundenen Bereichen begrenzen.

Das bedeutet nicht, dass jede geschweißte Konstruktion automatisch besser ist als jede genähte Konstruktion. Die Wahl der Technologie hängt von Material, Form, Produktfunktion, gewünschtem Gewicht, Reparaturmöglichkeiten und Einsatzzweck ab. Im Extrawheel Sortiment gibt es daher sowohl HFW-Modelle als auch genähte Fahrradtaschen mit entsprechend geschützten Nähten.

Macht HFW eine Fahrradtasche wasserdicht?

Mit HFW lassen sich wasserdichte Verbindungen herstellen, das Verfahren allein garantiert jedoch nicht die Wasserdichtigkeit der gesamten Fahrradtasche. Das Endergebnis hängt von der vollständigen Konstruktion ab:

• vom Gewebe und seiner Beschichtung,
• von Kontinuität und Geometrie der Schweißnähte,
• von der Konstruktion des Bodens, der Ecken und der Übergänge zwischen mehreren Bauteilen,
• von der Montage von Beschlägen, Schienen, Gurten und weiteren Komponenten,
• von Aufbau und richtigem Schließen der Öffnung,
• vom Zustand des Materials nach längerer Nutzung,
• von der Verwendung des Produkts gemäß Anleitung.

Ein Rollverschluss funktioniert erst dann richtig, wenn er so oft wie vorgeschrieben eingerollt, mit den Schnallen geschlossen und der obere Bereich ausreichend komprimiert wurde. Beim Modell Biker 50 L wird der vollständige Schutz während Regenfahrten beispielsweise nach viermaligem Einrollen des Verschlusses und dem Schließen der Schnallen erreicht. Bei anderen Produkten ist die in der jeweiligen Anleitung angegebene Schließweise zu beachten.

Wasserdichte Fahrradtaschen sollen das Gepäck bei Regen, Kontakt mit Schlamm und Spritzwasser schützen, sofern sie gemäß Anleitung verschlossen wurden. Das bedeutet nicht automatisch, dass ein Produkt für längeres Untertauchen vorgesehen ist. Diese Unterscheidung ist beim Vergleich einzelner Modelle wichtig.

Welche Materialien lassen sich mit HFW schweißen?

Das RF/HFW-Verfahren erfordert Materialien mit polaren Molekülen, die angemessen auf ein schnell wechselndes elektrisches Feld reagieren. PVC und ausgewählte Polyurethane gehören zu den am häufigsten geschweißten Thermoplasten. Auch einige andere Polymere können verbunden werden, dafür können jedoch besondere Bedingungen, eine modifizierte Rezeptur oder eine zusätzliche Schicht erforderlich sein.

Bei technischen Textilien wird vor allem eine geeignete thermoplastische Schicht geschweißt, die auf das Trägergewebe aufgebracht oder Bestandteil eines Laminats ist. Der textile Kern trägt unter anderem zu den mechanischen Eigenschaften bei, während die Beschichtung die Verbindung ermöglicht und das Eindringen von Wasser begrenzt.

Kann CORDURA® mit HFW geschweißt werden?

CORDURA® bezeichnet eine Gewebefamilie und nicht ein einzelnes Material mit immer identischem Aufbau. Ob HFW eingesetzt werden kann, hängt nicht allein vom Handelsnamen ab, sondern vom vollständigen Materialaufbau einschließlich der thermoplastischen Schicht. Deshalb muss ein konkretes Gewebe vor dem Produktionseinsatz auf Kompatibilität geprüft und der Prozess darauf abgestimmt werden.

Ausgewählte Extrawheel Premium-Modelle verbinden eine HFW-Konstruktion mit CORDURA®-Material. Weitere Informationen über die Unterschiede zwischen Materialien bietet unser Artikel über CORDURA® für Fahrradtaschen.

Welche Extrawheel Fahrradtaschen werden mit HFW gefertigt?

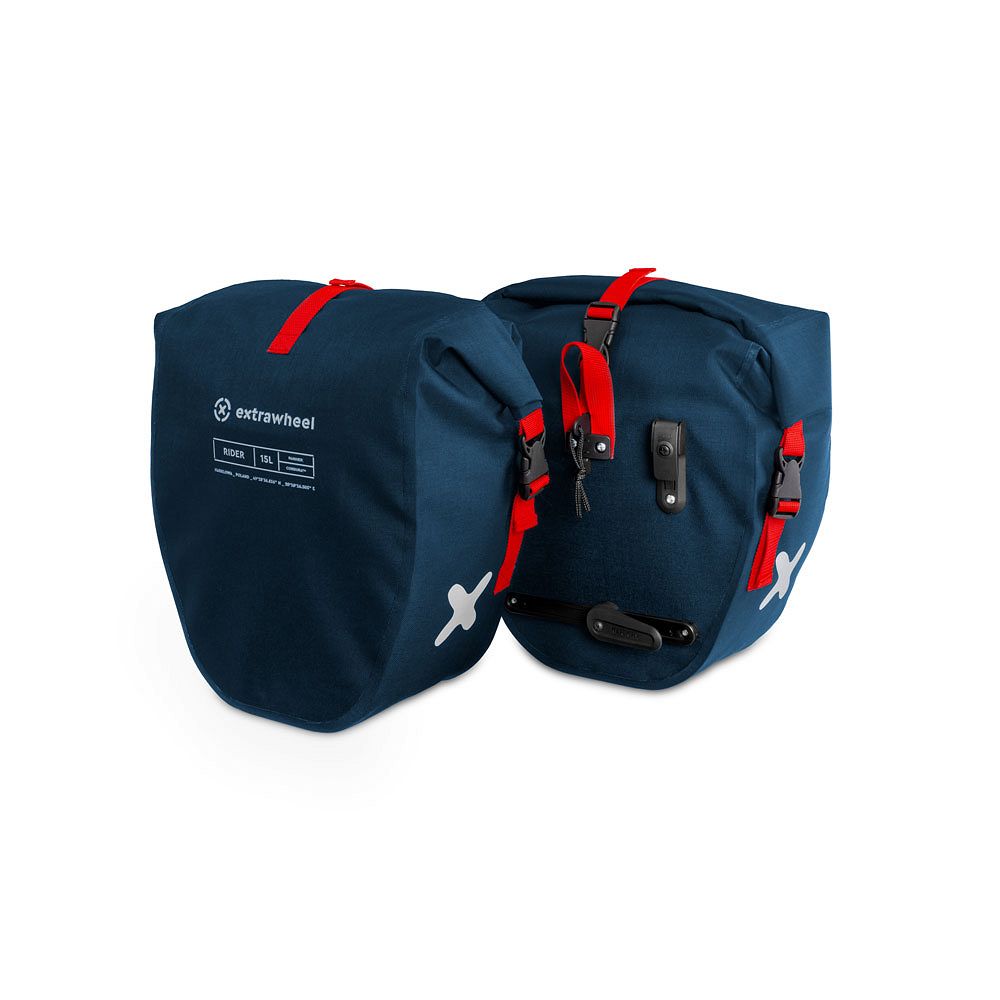

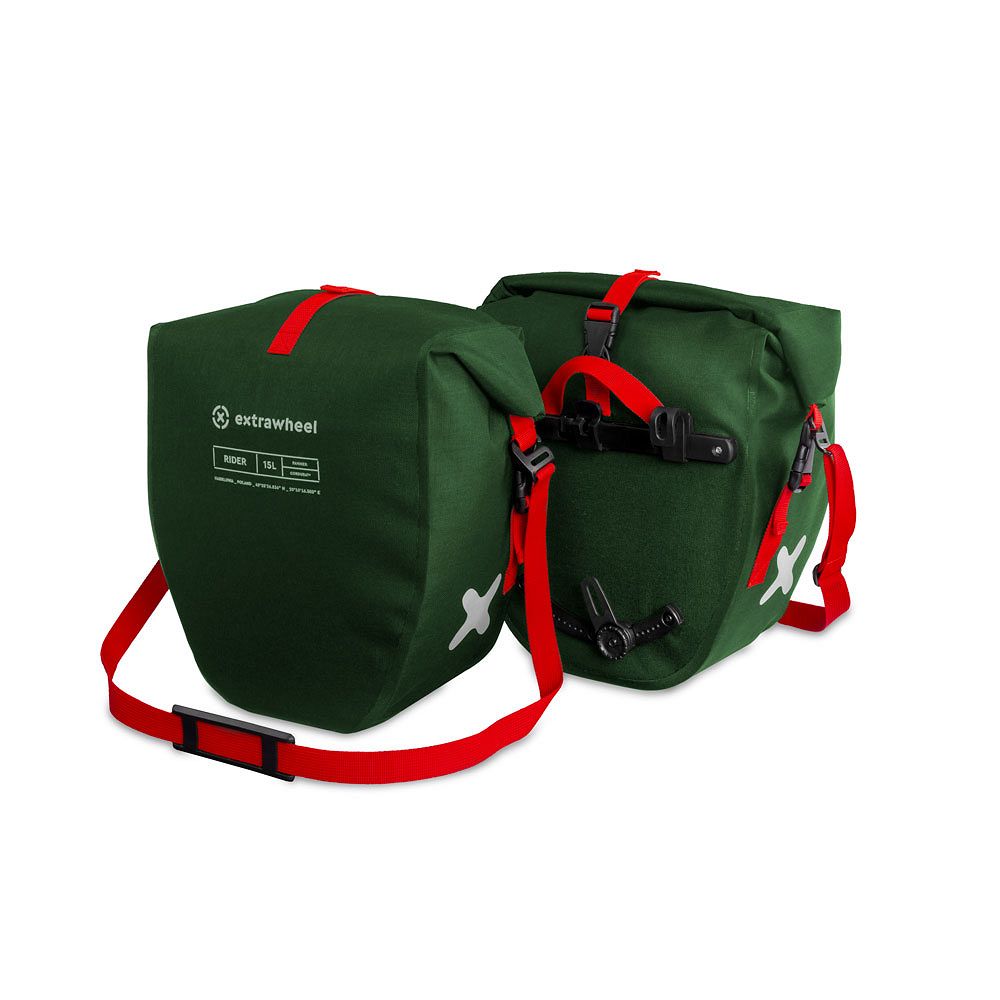

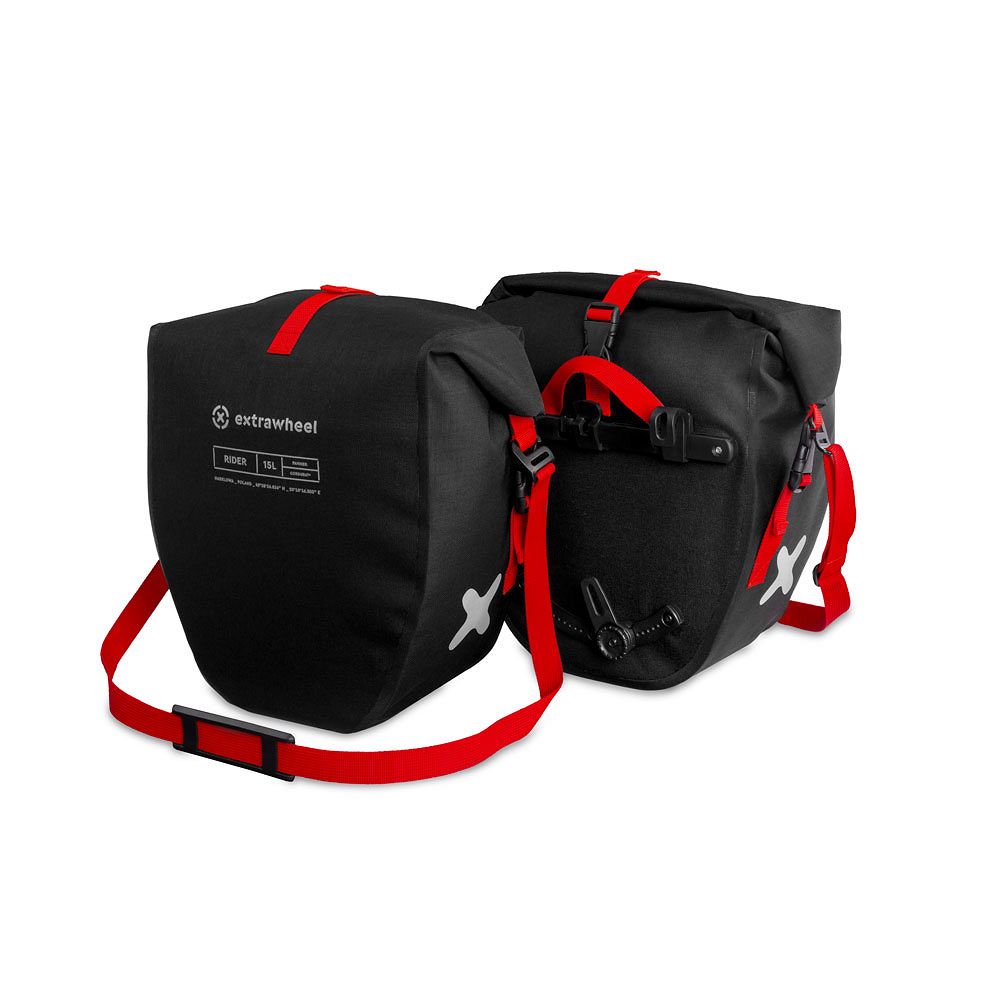

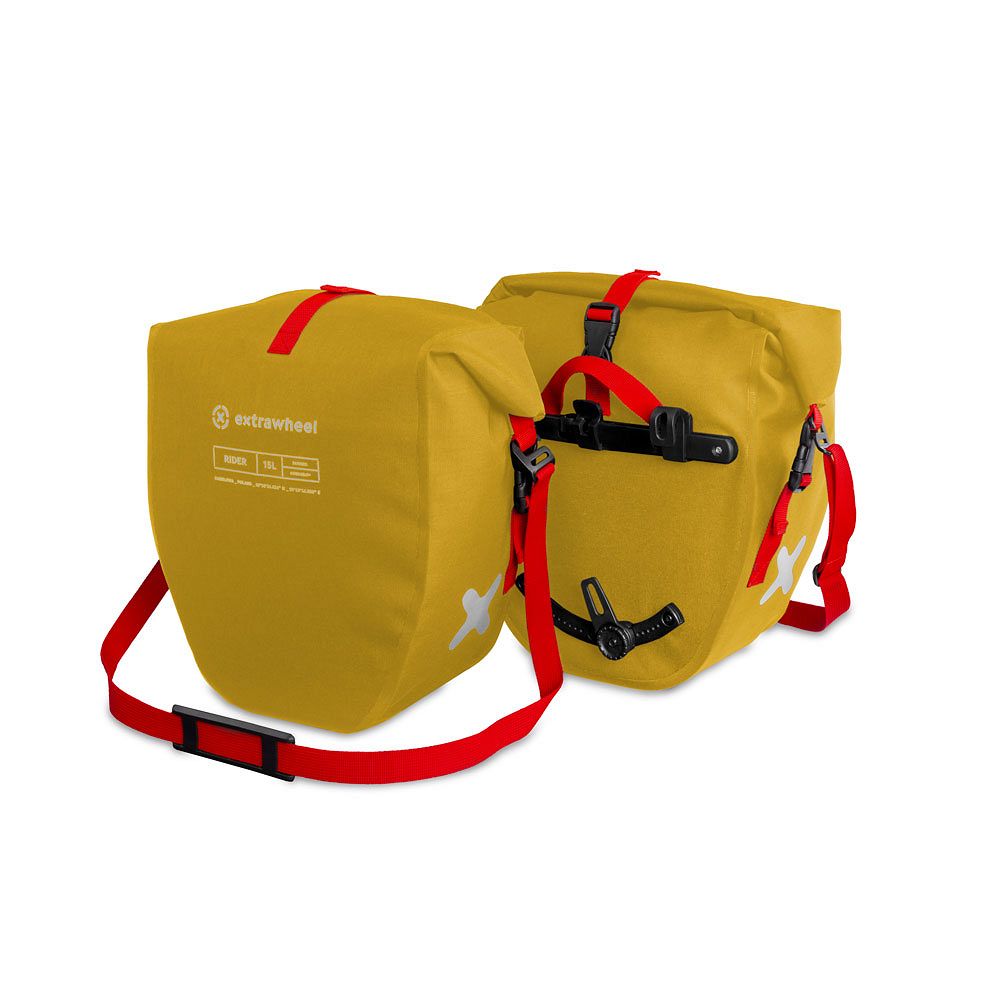

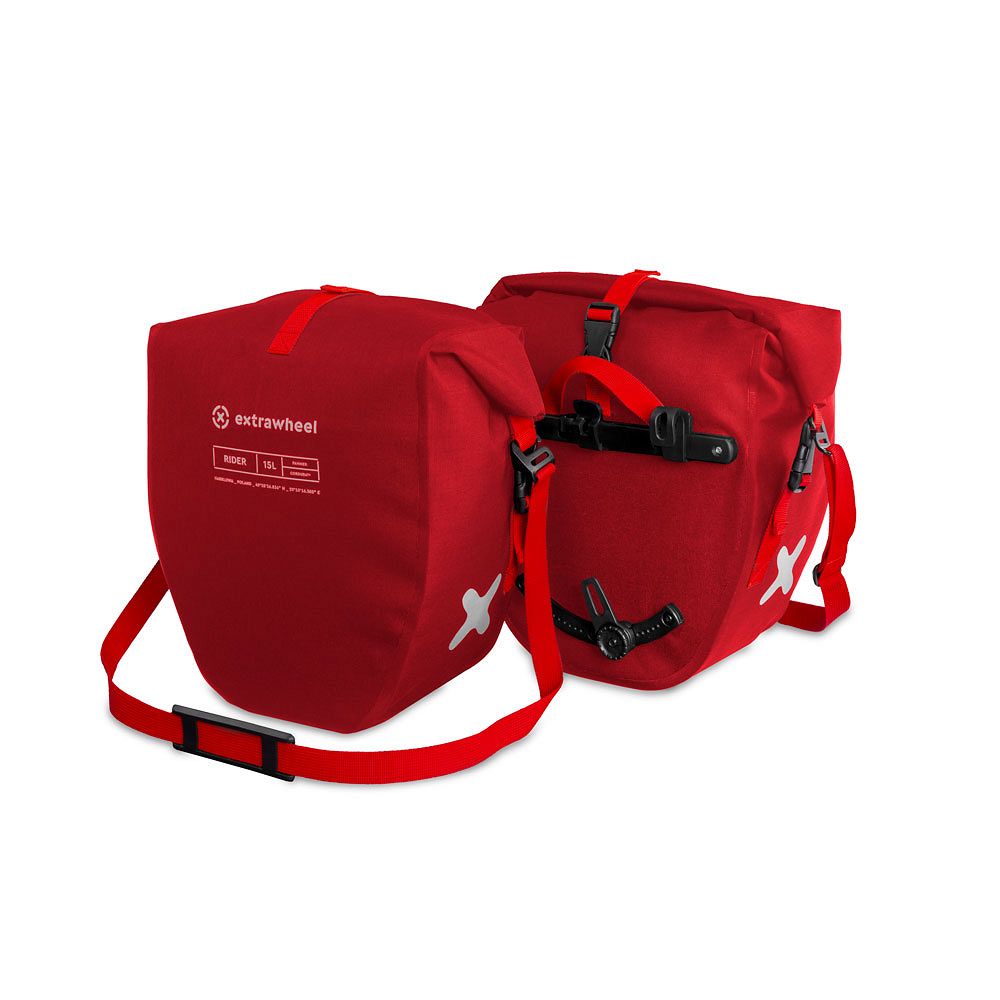

Die HFW-Konstruktion wird in den Produktfamilien Rider, Biker und Biker PRO eingesetzt – sowohl bei ausgewählten Varianten aus beschichtetem Polyester als auch bei den entsprechenden Premium-Ausführungen. Die Tabelle zeigt Modelle aus dem aktuellen Sortiment und führt direkt zu ihren technischen Daten.

Die Familien Rambler und Wayfarer besitzen eine andere Konstruktion: Ihre Bauteile sind genäht und die Nähte entsprechend geschützt. Das gesamte Sortiment sollte deshalb nicht als geschweißt bezeichnet werden. Einen vollständigen Vergleich von Volumen, Materialien und Befestigungssystemen finden Sie im Ratgeber Welche Fahrradtaschen wählen?.

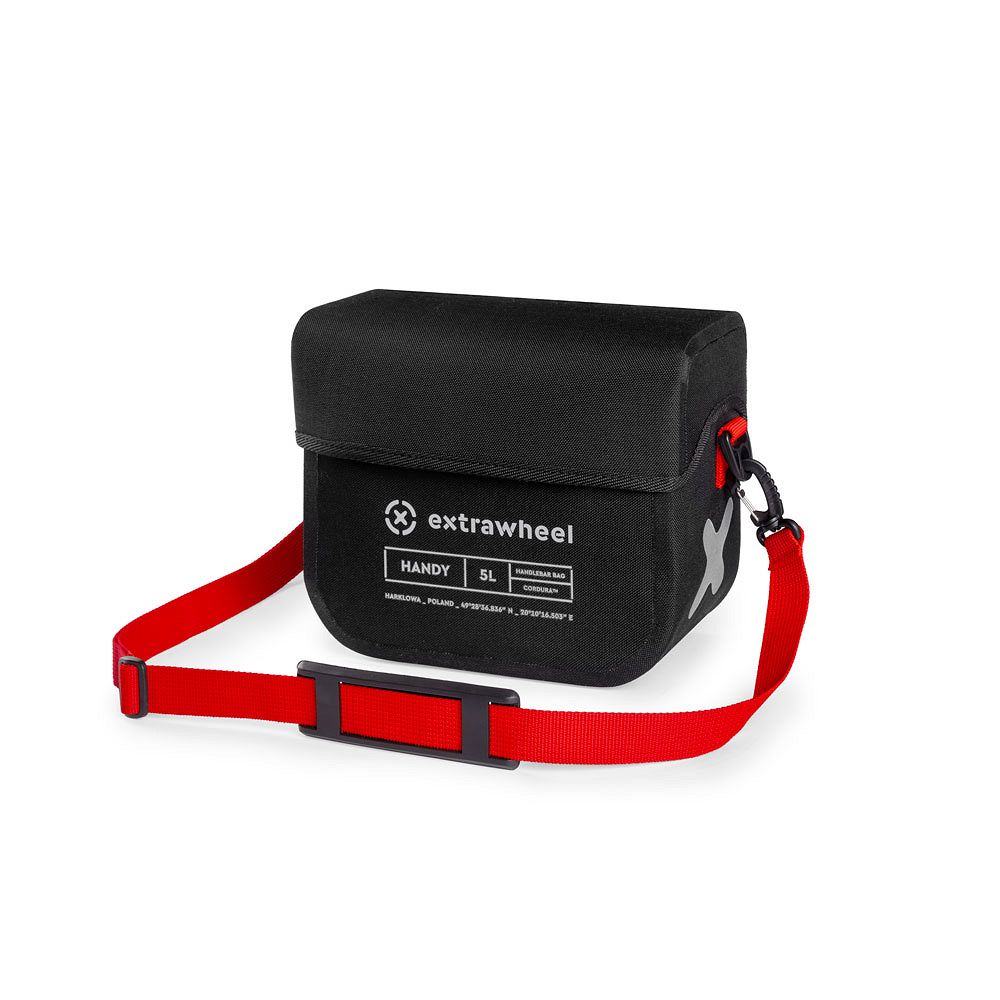

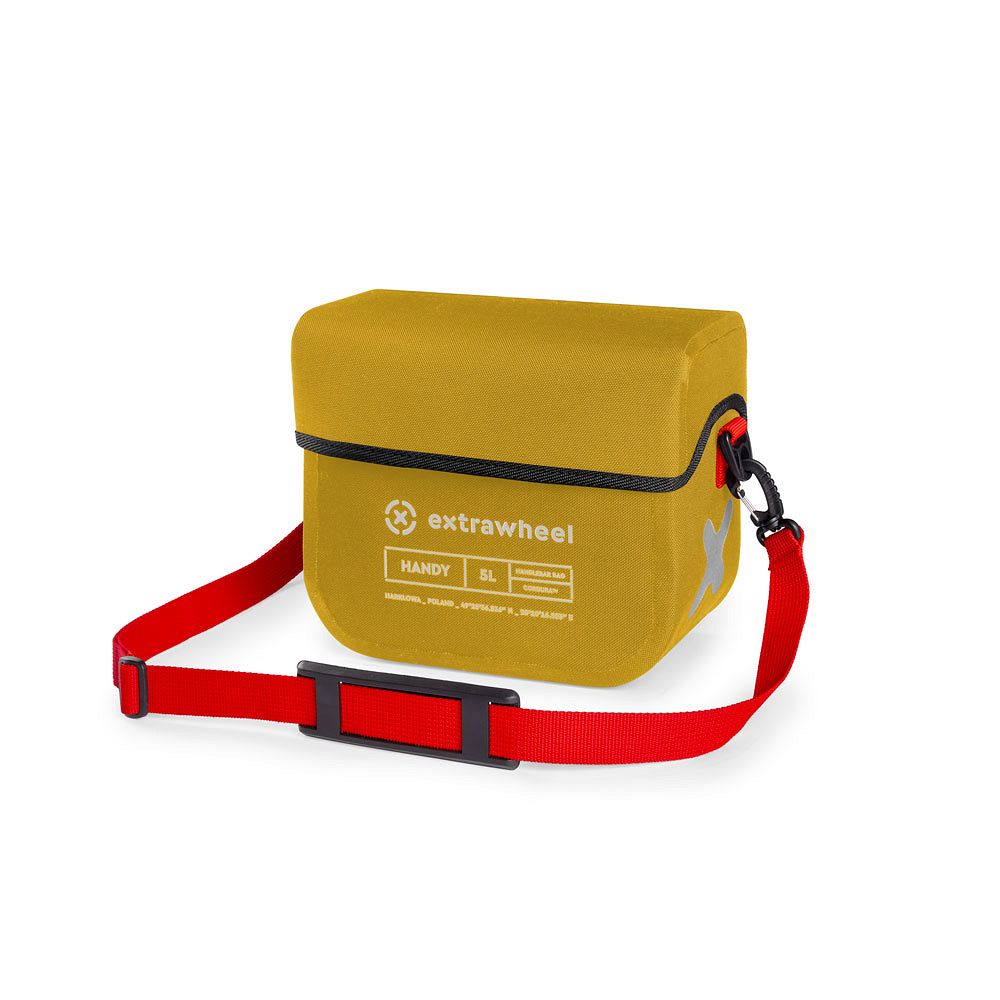

Die Technologie kommt auch bei ausgewählten Taschen und wasserdichten Packsäcken von Extrawheel zum Einsatz. Prüfen Sie dennoch immer die Beschreibung des jeweiligen Produkts, denn nicht jedes Material und jede Konstruktion wird auf dieselbe Weise verarbeitet.

Wovon hängt die Qualität einer HFW-Schweißnaht ab?

Eine wiederholbare Schweißnaht entsteht nur, wenn mehrere Elemente gleichzeitig aufeinander abgestimmt sind. Der Besitz einer HFW-Maschine allein genügt nicht. Erforderlich sind das richtige Material, eine geeignete Konstruktion der Fügezone, stabile Positionierung, eine korrekt gefertigte Elektrode und zum jeweiligen Bauteil passende Prozesseinstellungen.

• Materialart und -dicke beeinflussen die Energieaufnahme und die erforderliche Zykluszeit.
• Sauberkeit der Oberflächen ist für eine durchgehende Verbindung wichtig.
• Elektrodengeometrie bestimmt Form, Breite und Verlauf der Schweißnaht.
• Leistung, Zeit und Druck müssen eine stabile Parameterkombination bilden.
• Abkühlung unter Druck hilft, die Verbindung ohne unerwünschte Verformung zu stabilisieren.
• Positionierung der Bauteile entscheidet darüber, ob das fertige Teil die richtigen Maße und die erforderliche Symmetrie behält.

Zur Prüfung von Schweißnähten können eine visuelle Beurteilung, die Messung von Lage und Breite der Verbindung, Zug- oder Schälversuche sowie Prüfungen zur Dichtheit des fertigen Bauteils eingesetzt werden. Der Prüfumfang sollte dem Einsatzzweck des Produkts und der Prozessstufe entsprechen: Die Validierung eines neuen Materials ist eine andere Aufgabe als die laufende Überwachung der Produktionswiederholbarkeit.

HFW im Vergleich zu Kleben, Heißluft- und Ultraschallschweißen

Verfahren zum Verbinden von Kunststoffen sind nicht in jeder Situation austauschbar. Sie werden passend zu Material, Dicke, Geometrie und erforderlicher Prozessleistung ausgewählt.

• HFW/RF erzeugt mit einem elektromagnetischen Feld Wärme im kompatiblen Material; die Verbindung entsteht unter Elektrodendruck.
• Heißluftschweißen erwärmt die Oberflächen mit einem Luftstrom und verbindet sie unter dem Druck von Rollen oder eines Werkzeugs.
• Ultraschallschweißen nutzt hochfrequente mechanische Schwingungen.
• Kleben bringt ein zusätzliches Bindemittel zwischen die Schichten ein, dessen Eigenschaften zum Material und zu den Einsatzbedingungen passen müssen.

HFW eignet sich besonders für wiederholbare Bauteile aus passend ausgewählten beschichteten Geweben. Zu den Grenzen zählen die Notwendigkeit eines kompatiblen Materials und die Vorbereitung eines speziellen Werkzeugs. Die Technologie muss daher bereits beim Produktdesign berücksichtigt werden und nicht erst, nachdem die Bauteile zugeschnitten wurden.

Herstellung HFW-geschweißter Extrawheel Fahrradtaschen in Polen

Ausgewählte HFW-Fahrradtaschen werden im Extrawheel Werk in Harklowa, Polen, entwickelt und hergestellt. Die HFW-Technologie wird bereits in der Konstruktionsphase berücksichtigt. Der Prozess umfasst Materialauswahl, Erstellung von Schnittmustern und Werkzeugen, Parametereinstellung, Schweißen, Montage der Befestigungsteile und Kontrolle des fertigen Produkts.

Die lokale Produktion erleichtert die direkte Kontrolle einzelner Fertigungsstufen, konstruktive Änderungen und die Serviceabwicklung. Haken und ausgewählte Teile der Befestigungssysteme können ersetzt werden, ohne das gesamte Taschenset auszutauschen. Weitere Informationen zur Geschichte der Marke, zum Produktionsstandort und zu den entwickelten Technologien finden Sie auf der Seite Über Extrawheel.

Alle aktuellen Modelle können Sie in der Kategorie Extrawheel Fahrradtaschen vergleichen. Prüfen Sie vor dem Kauf neben der Verbindungstechnologie auch Volumen, Hakenabstand, Durchmesser der Gepäckträgerrohre, Position des unteren Hakens und Gewicht des Sets.

FAQ – Hochfrequenzschweißen bei Fahrradtaschen

Bezeichnen HFW, HF und RF dieselbe Technologie?

Ja. HFW und HF stehen für Hochfrequenzschweißen, RF für Radiofrequenzschweißen. In der Fachliteratur ist außerdem die Bezeichnung dielektrisches Schweißen gebräuchlich. Alle Begriffe beschreiben einen Prozess, bei dem ein schnell wechselndes elektromagnetisches Feld kompatibles Material erwärmt.

Enthält eine geschweißte Fahrradtasche überhaupt keine Nähte?

Davon sollte man nicht ausgehen. HFW ersetzt Nähte in den zum Schweißen konstruierten Bereichen, das fertige Produkt kann jedoch auch Komponenten enthalten, die mit einer anderen Methode montiert werden. Der tatsächliche Schutz vor Wasser hängt von der gesamten Konstruktion ab und nicht allein vom Begriff „geschweißt“.

Kann jedes Material mit HFW geschweißt werden?

Nein. Das Material muss angemessen auf ein Hochfrequenzfeld reagieren. Meist werden PVC und ausgewählte Polyurethane verwendet. Bei technischen Textilien ist die Art der Beschichtung oder des Laminats entscheidend und nicht nur die Faser des Trägergewebes.

Kann CORDURA® geschweißt werden?

Das hängt von der jeweiligen Variante und ihrem Schichtaufbau ab. Der Name CORDURA® allein bestimmt nicht die Schweißbarkeit. Das Material benötigt eine geeignete thermoplastische Schicht; sein Einsatz erfordert Prüfungen und eine Anpassung des Prozesses. Ausgewählte Extrawheel Premium-Modelle verwenden eine HFW-Konstruktion mit CORDURA®.

Sind alle Extrawheel Fahrradtaschen geschweißt?

Nein. Die HFW-Konstruktion wird in den Familien Rider, Biker und Biker PRO sowie in den entsprechenden ausgewählten Premium-Versionen eingesetzt. Rambler und Wayfarer sind genäht und besitzen entsprechend geschützte Nähte. Prüfen Sie die Information immer auf der jeweiligen Produktseite.

Garantiert HFW vollständige Wasserdichtigkeit?

HFW erzeugt im geschweißten Bereich eine durchgehende Verbindung ohne Nadellöcher. Die Wasserdichtigkeit des kompletten Produkts hängt jedoch auch von Material, Konstruktion, Verschluss, Montage der übrigen Komponenten und richtiger Verwendung ab. Schutz bei Niederschlag bedeutet nicht zwangsläufig Beständigkeit gegen längeres Untertauchen.

Benötigen geschweißte Fahrradtaschen eine zusätzliche Regenhülle?

Richtig gefertigte und geschlossene wasserdichte Modelle benötigen bei typischen Regenfahrten keine zusätzliche Hülle. Der Rollverschluss muss jedoch gemäß der Anleitung des jeweiligen Modells eingerollt und mit den Schnallen geschlossen werden.

Kann eine geschweißte Fahrradtasche repariert werden?

Die Reparaturmöglichkeiten hängen von Ort, Art und Größe der Beschädigung ab. Komponenten des Befestigungssystems wie ausgewählte Haken können ausgetauscht werden. Schäden am Taschenkörper oder an einer Schweißnaht müssen vom Service individuell beurteilt werden, da eine ungeeignete Reparatur die Dichtheit verschlechtern oder das Material schwächen kann.

Wie werden HFW-Fahrradtaschen gepflegt?

Entfernen Sie Schlamm nach der Fahrt mit Wasser und einem weichen Schwamm, lassen Sie das Produkt vor der Lagerung trocknen und vermeiden Sie aggressive Lösungsmittel. Überladen Sie die Taschen nicht und kontrollieren Sie Kontaktbereiche am Gepäckträger. Unser Ratgeber erklärt, wie Sie Fahrradtaschen richtig packen.

Zusammenfassung

Hochfrequenzschweißen verbindet kompatible thermoplastische Materialien durch ein elektromagnetisches Feld, Druck und einen kontrollierten Prozesszyklus. Bei Fahrradtaschen kann es klassische Nähte in den wesentlichen Bereichen des Taschenkörpers reduzieren und durchgehende Verbindungen schaffen, die den Schutz des Gepäcks vor Wasser unterstützen.

Die Qualität einer fertigen Fahrradtasche wird nicht durch ein einziges technisches Schlagwort bestimmt. Entscheidend sind auch Material, Konstruktion, Werkzeug, Prozesseinstellungen, Verschlussaufbau, Fertigungskontrolle und richtige Nutzung. Vergleichen Sie daher die vollständige Spezifikation und nicht nur den Hinweis auf HFW.

Autor: Radoslaw Rakoczy, Extrawheel sp. z o.o. – Mitinhaber des Unternehmens und an der Entwicklung und Herstellung von Ausrüstung für Radreisen beteiligt.

Grundlage des Artikels: Produktionserfahrung von Extrawheel und technische Veröffentlichungen von The Welding Institute zum RF-Schweißen thermoplastischer Kunststoffe.

• TWI: What is RF (Radio Frequency) welding?
• TWI: Which thermoplastic materials can be RF welded?
• TWI: Factors affecting RF weld quality
